دلایل خوردگی فولاد ضد زنگ، معرفی 8 عامل اصلی

دلایل خوردگی فولاد ضد زنگ می تواند عوامل مختلفی داشته باشد. استیل به دلیل وجود کروم و ایجاد لایه‌ای بسیار نازک از اکسید کروم روی سطح خود، به عنوان یکی از مقاوم‌ترین آلیاژها در برابر خوردگی شناخته می‌شود. این لایه که با نام لایه پسیو شناخته می‌شود، مهم‌ترین محافظ طبیعی فلز است.

نکته مهمی که بسیاری از کاربران و حتی برخی از مهندسان فراموش می‌کنند، این است که این لایه پسیو در برابر برخی شرایط محیطی پایدار نیست و تخریب آن، یکی از اصلی‌ترین دلایل خوردگی فولاد ضد زنگ محسوب می‌شود. هر زمان که این لایه نتواند خود را بازسازی کند، آلیاژ شروع به از دست دادن مقاومت خوردگی کرده و انواع خوردگی مثل خوردگی حفره‌ای و خوردگی بین‌دانه‌ای به‌وجود می‌آیند. در ادامه بیشتر به مبحث دلایل خوردگی فولاد ضد زنگ بصورت کامل خواهیم پرداخت.

ساختار شیمیایی فولاد ضد زنگ

فولاد ضد زنگ آلیاژی مبتنی بر آهن است که حداقل ۱۰٫۵ درصد کروم (Cr) دارد و این کروم با اکسیژن واکنش داده و لایه نازک، پایدار و خودترمیم‌پذیر اکسید کروم (Cr₂O₃) را روی سطح تشکیل می‌دهد که مانع اصلی خوردگی فولاد ضد زنگ به‌شمار می‌رود.

علاوه بر کروم، عناصری مانند نیکل (Ni) برای پایداری فاز آستنیت و افزایش مقاومت به خوردگی حفره‌ای و شکافی، مولیبدن (Mo) برای مقابله با یون‌های کلرید در محیط‌های دریایی یا شیمیایی، و مقادیر کم کربن (معمولاً زیر ۰٫۰۳ درصد در گریدهای L) برای جلوگیری از حساسیت به خوردگی بین‌دانه‌ای پس از جوشکاری اضافه می‌شوند؛ در حالی که عناصری مثل منگنز، سیلیسیم و گاهی تیتانیوم یا نیوبیوم نیز برای بهبود خواص مکانیکی و جوش‌پذیری به کار می‌روند.

تفاوت فولاد ضد زنگ و فولاد ساده

فولاد ساده عمدتاً از آهن و کربن (معمولاً کمتر از ۲٫۱ درصد) تشکیل شده و فاقد لایه محافظ پسیو است، بنابراین در معرض اکسیژن و رطوبت به سرعت زنگ می‌زند و دلایل خوردگی فولاد ضد زنگ، یعنی تخریب لایه اکسید کروم در آن وجود ندارد.

فولاد ضد زنگ با حداقل ۱۰٫۵ درصد کروم آلیاژ شده که لایه نازک Cr₂O₃ خود ترمیم‌ پذیر ایجاد می‌کند و مقاومت بالایی در برابر خوردگی یکنواخت می‌دهد؛ تفاوت کلیدی در این است که فولاد ساده به دلیل نبود کروم، نیکل یا مولیبدن، در محیط‌های حاوی کلرید، اسید یا دمای بالا فوراً خورده می‌شود، در حالی که فولاد ضد زنگ تنها در شرایط خاص مانند حضور یون کلرید بالا، دمای بیش از ۶۰ درجه سانتی‌گراد یا تنش مکانیکی، دچار خوردگی حفره‌ای، شکافی یا تنشی کلریدی می‌گردد و حتی در این موارد نیز با انتخاب گرید مناسب (مانند ۳۱۶ با مولیبدن) می‌توان مقاومت را به طور چشمگیری افزایش داد.

اهمیت یون کلرید در تخریب لایه پسیو یکی از دلایل خوردگی فولاد ضد زنگ

یکی از بزرگ‌ترین دشمنان فولاد زنگ‌نزن، یون کلرید است. این یون در آب دریا، نمک خوراکی، تعریق دست، محیط‌های صنعتی، بخارهای شیمیایی و بسیاری از محلول‌های رایج وجود دارد. هنگام تماس کلرید با سطح آلیاژ، لایه پسیو مورد حمله قرار گرفته و به‌تدریج تخریب می‌شود. نتیجه این اتفاق، خوردگی حفره‌ای یا پیتینگ است. این نوع خوردگی از بیرون قابل مشاهده نیست و معمولاً با ایجاد حفره‌هایی کوچک اما بسیار عمیق در سطح فلز بروز می‌کند.

در صنعت، این نوع آسیب به‌ویژه در فولادهای ضد زنگ مانند میلگرد استیل 304 و 304L رایج است، در حالی که گریدهای حاوی مولیبدن مانند 316 مقاومت بیشتری دارند. با این حال هیچ فولاد ضد زنگی در برابر کلریدها کاملاً ایمن نیست و این موضوع باید در طراحی و انتخاب مواد اولیه در نظر گرفته شود.

دلایل خوردگی فولاد ضد زنگ

وجود یون کلرید (Cl⁻)

شایع‌ترین عامل تخریب لایه پسیو (اکسید کروم). در محیط‌های دریایی، آب شور، استخرها یا مواد شوینده حاوی کلر، خوردگی حفره‌ای (Pitting) و خوردگی شکافی (Crevice) رخ می‌دهد، پس این یکی از مهم ترین دلایل خوردگی فولاد ضد زنگ است.

دما

با افزایش دما، سرعت خوردگی بالا می‌رود. در دماهای بالای ۶۰ درجه سانتی‌گراد، به‌ویژه در حضور کلرید، خطر خوردگی تنشی کلریدی (SCC) افزایش می‌یابد.

اسیدیته محیط (pH پایین)

محیط‌های اسیدی قوی (مثل اسید سولفوریک یا هیدروکلریک) لایه پسیو را تخریب می‌کنند و باعث خوردگی یکنواخت یا حفره‌ای می‌شوند.

اکسیژن محلول

در برخی موارد، کمبود اکسیژن (مثل شکاف‌ها) باعث خوردگی شکافی می‌شود؛ اما در حضور کلرید و اکسیژن، خوردگی حفره‌ای تشدید می‌شود.

تنش مکانیکی + کلرید + دما از دلایل خوردگی فولاد ضد زنگ

ترکیب این سه عامل باعث خوردگی تنشی کلریدی (SCC) می‌شود — ترک‌های ریز و ناگهانی که در گریدهای آستنیتی (مثل 304 و 316) شایع است.

تماس با فلزات فعال تر (Galvanic Corrosion)

وقتی فولاد ضد زنگ با فلزات فعال‌تر (مثل فولاد کربنی یا آلومینیوم) در محیط الکترولیتی تماس پیدا کند، به عنوان کاتد عمل کرده و فلز دیگر خورده می‌شود — اما در شرایط خاص، خود فولاد ضد زنگ هم آسیب می‌بیند.

آلودگی سطحی (مثل ذرات آهن)

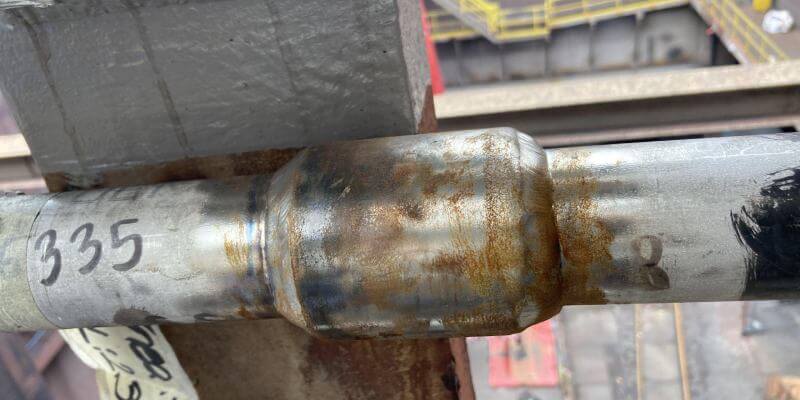

ذرات آهن یا زنگ از ابزارآلات روی سطح فولاد ضد زنگ می‌نشیند و باعث خوردگی موضعی (Rust Spotting) می‌شود. پسیواسیون مناسب این مشکل را حل می‌کند.

میکروب‌ها (MIC – Microbiologically Influenced Corrosion)

باکتری‌های احیاءکننده سولفات (SRB) در محیط‌های کم‌اکسیژن، سولفید هیدروژن تولید کرده و لایه پسیو را تخریب می‌کنند. در ادامه مقاله، به بررسی هر یک از موارد و دلایل خوردگی فولاد ضد زنگ بصورت کامل خواهیم پرداخت، با ما همراه باشید.

خوردگی شکافی و نقش محدودیت اکسیژن یکی از دلایل خوردگی فولاد ضد زنگ

یکی دیگر از دلایل خوردگی فولاد ضد زنگ، ایجاد شکاف‌ها، درزها یا مناطق کم‌اکسیژن روی سطح فلز است. این پدیده با عنوان خوردگی شکافی شناخته می‌شود. ایجاد شکاف زیر گسکت‌ها، رسوبات، ته‌نشست‌ها، فاصله بین قطعات یا هر نقطه‌ای که اکسیژن به آن نرسد، باعث می‌شود لایه پسیو نتواند خود را ترمیم کند. نتیجه این شرایط، تجمع کلرید، کاهش pH و افزایش سرعت خوردگی است. این نوع خوردگی معمولاً در مخازن، پمپ‌ها، اتصالات فلنجی، تجهیزات صنایع غذایی و سیستم‌های آبیاری مشاهده می‌شود و به‌دلیل مخفی بودن، از خطرناک‌ترین اشکال خوردگی محسوب می‌شود.

افزایش دما و تأثیر آن بر کاهش مقاومت خوردگی

دمای محیط تأثیر مستقیم بر پایداری لایه پسیو دارد. هر چه دما بالاتر رود، سرعت واکنش‌های الکتروشیمیایی بیشتر شده و مقاومت لایه محافظ کاهش می‌یابد. به همین دلیل فولادهای زنگ‌نزن در آب گرم یا بخار حاوی کلرید، بسیار سریع‌تر دچار خوردگی می‌شوند. همچنین قرارگیری فولاد در بازه دمایی 450 تا 850 درجه سانتی‌گراد می‌تواند باعث تشکیل کاربید کروم در مرزدانه‌ها و ایجاد خوردگی بین‌دانه‌ای شود. این پدیده که با نام حساسیت‌پذیری شناخته می‌شود، یکی از دلایل خوردگی فولاد ضد زنگ در فرآیندهای حرارتی یا جوشکاری است.

ترک‌ خوردگی تنشی در محیط‌های کلریدی

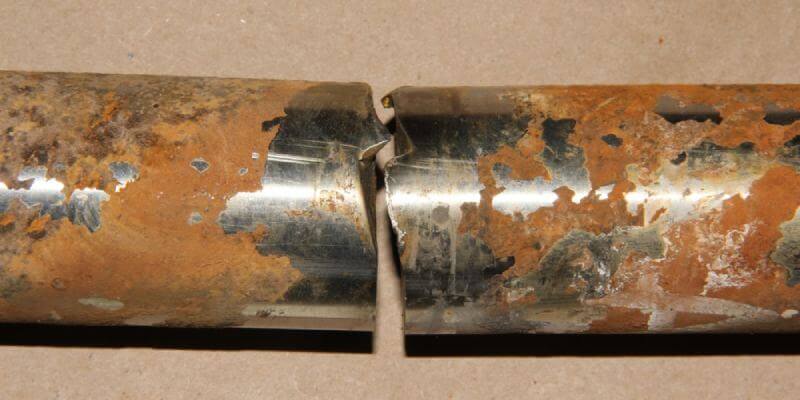

یکی از خطرناک‌ترین دلایل خوردگی فولاد ضد زنگ، ترک‌خوردگی تنشی یا SCC است. این نوع خوردگی در حضور تنش کششی، دمای نسبتا بالا و یون کلرید رخ می‌دهد. فولادهای آستنیتی مانند 304 و 316 بیشترین آسیب‌پذیری را در برابر SCC دارند. در بسیاری از تجهیزات صنعتی، خطوط لوله و مخازن فشار، شکست ناگهانی ناشی از این نوع خوردگی مشاهده شده است. استفاده از آلیاژهای دوپلکس یا فریتی، کاهش تنش‌های پسماند ناشی از جوشکاری و انتخاب محیط مناسب، از راهکارهای کاهش این نوع آسیب هستند.

آلودگی‌های سطحی و نقش آن‌ها از دلایل خوردگی فولاد ضد زنگ

اگر سطح فولاد ضد زنگ با ذرات آهن آزاد، ابزارهای فولادی، گردوغبار صنعتی یا روغن آلوده شود، لایه پسیو نمی‌تواند تشکیل شود. این آلودگی‌ها نقطه شروع واکنش‌های خوردگی هستند و باعث می‌شوند فولاد ضد زنگ ظاهراً زنگ بزند. این مشکل بیشتر در سازه‌هایی دیده می‌شود که برش، سنگ‌زنی یا آهنگری آن‌ها با ابزارهای فولادی انجام شده است. استفاده از فرآیندهای پاسیو کردن شیمیایی، اسیدشویی و تمیزکاری کامل سطح می‌تواند مقاومت خوردگی را بازیابی کند.

کمبود اکسیژن و خوردگی در آب راکد

فولاد ضد زنگ برای باقی ماندن در حالت پسیو به اکسیژن نیاز دارد. اگر اکسیژن محیط کم شود، لایه محافظ از بین می‌رود و فلز وارد فاز فعال خوردگی می‌شود. آب راکد یا محیط‌های محصور از جمله شرایطی هستند که می‌توانند فولاد ضد زنگ را به‌شدت در معرض خوردگی قرار دهند. این پدیده در سیستم‌های آتش‌نشانی، لوله‌های بدون جریان یا مخازن خاموش بسیار رایج است.

ترکیب شیمیایی و نقش عناصر آلیاژی در مقاومت خوردگی

میزان کروم، نیکل، مولیبدن، نیتروژن و سایر عناصر آلیاژی نقش بسیار مهمی در مقاومت خوردگی فولاد ضد زنگ دارد. گریدهای 304، 316، 321، 2205 و 904L هرکدام برای شرایط محیطی متفاوت طراحی شده‌اند. انتخاب اشتباه آلیاژ یکی از دلایل اصلی خوردگی در پروژه‌هاست، زیرا هر گرید توانایی مشخصی در برابر کلرید، اسیدها، دما و تنش دارد.

پیشگیری از زنگ زدن فولاد ضد زنگ

فولاد ضد زنگ به دلیل داشتن حداقل ۱۰٫۵ درصد کروم، لایه‌ای نازک از اکسید کروم روی سطح خود تشکیل می‌دهد که مانع نفوذ اکسیژن و رطوبت می‌شود و در نتیجه مقاومت بالایی در برابر خوردگی ایجاد می‌کند، اما این به معنای زنگ‌نزدن کامل نیست و در شرایط خاص مانند تماس با کلریدها، اسیدها یا آلودگی‌های آهنی ممکن است زنگ بزند. برای پیشگیری، ابتدا باید گرید مناسب انتخاب شود؛ مثلاً گرید ۳۰۴ برای محیط‌های داخلی و آب شیرین کافی است، اما در محیط‌های دریایی یا استخرها بهتر است از فولاد زنگ نزن ۳۱۶ یا گرید ۳۱۶L استفاده کنید که حاوی مولیبدن برای مقاومت بیشتر در برابر کلریدها هستند.

یکی از مهم‌ترین دلایل خوردگی فولاد ضد زنگ ، آلودگی سطحی با ذرات آهن است که از ابزارهای فولادی معمولی، گرد و غبار یا تماس با فولاد کربنی ایجاد می‌شود؛ بنابراین همیشه از ابزار، برس و تجهیزات ساخته‌شده از فولاد ضد زنگ استفاده کنید و سطح را پس از هرگونه عملیات مکانیکی با آب شیرین بشویید. همچنین، شستشوی منظم با آب شیرین و شوینده‌های خنثی (بدون کلر یا سفیدکننده) هر سه تا شش ماه یک‌بار، به ویژه پس از تماس با نمک یا مواد شیمیایی، لایه محافظ را حفظ می‌کند و از تجمع آلاینده‌ها جلوگیری می‌نماید.

پس از جوشکاری، برش یا ساخت، فرآیند پسیواسیون با اسید نیتریک یا سیتریک (بر اساس استاندارد ASTM A967) ضروری است تا لایه اکسید کروم بازسازی شود و نواحی حساس به خوردگی حذف گردند؛ این کار را می‌توان در کارگاه‌های تخصصی یا با کیت‌های آماده انجام داد. در محیط‌های بسیار سخت، اعمال پوشش‌های محافظ مانند رنگ اپوکسی، الکتروپولیش برای سطوح بهداشتی یا لایه‌های PVD نه تنها زیبایی را افزایش می‌دهد، بلکه مقاومت را نیز چند برابر می‌کند. در نهایت، کنترل محیط با کاهش رطوبت، جلوگیری از تجمع آب ایستا و استفاده از پوشش‌های موقت در حمل‌ونقل، نقش کلیدی در طول عمر فولاد ضد زنگ ایفا می‌کند.

اهمیت طراحی مهندسی در جلوگیری از خوردگی فولاد زنگ‌ نزن

یکی از مهم‌ترین دلایل خوردگی فولاد ضد زنگ، طراحی نامناسب است. ایجاد شکاف، تله مایعات، اتصالات پیچیده، نقاط تجمع رسوب، شیب نامناسب برای تخلیه، سطوح زبر، جوش‌های آلوده یا پرداخت نامناسب، همگی می‌توانند باعث شروع خوردگی شوند. طراحی صحیح و رعایت اصول مهندسی در کنار انتخاب آلیاژ مناسب، دو عامل کلیدی در کنترل خوردگی هستند.

نتیجه‌گیری

در نهایت باید گفت که دلایل خوردگی فولاد ضد زنگ نتیجه ضعف ذاتی این آلیاژ نیست، بلکه حاصل تغییر شرایط محیطی و تخریب لایه پسیو است. عواملی مانند یون کلرید، دمای بالا، کمبود اکسیژن، آلودگی سطحی، تنش‌های مکانیکی و انتخاب نادرست آلیاژ، مهم‌ترین دلایل خوردگی فولاد ضد زنگ هستند. با شناخت دقیق محیط، انتخاب صحیح گرید و رعایت اصول طراحی و نگهداری، می‌توان طول عمر فولاد زنگ‌نزن را به‌طور چشمگیری افزایش داد.
