ورق استیل نسوز

ورق استیل نسوز چیست و انواع استیل نسوز

ورق استیل نسوز یکی از شاهکارها در دنیای صنعت و تکنولوژی است. برخی از مواد نه‌ تنها ابزاری برای یک کاربرد خاص به شمار می‌آیند، بلکه شاهکارهای هستند که مسیر پیشرفت را هموار می‌ کنند. ورق استیل نسوز؛ محصولی است که وقتی حرف از مقاومت در برابر دماهای خیره ‌کننده و شرایط طاقت ‌فرسا به میان می ‌آید، هیچ رقیبی برای آن وجود ندارد.

در مورد سازه های فولادی که در معرض خطر آتش سوزی قرار دارند، میزان افزایش دما در سطح فولاد به پوشش محافظ آن بستگی دارد. با افزایش سرعت و مقدار جریان گرما از محیط آتش سوزی به سازه فولادی، دما و در نتیجه خطر خرابی برای بخش های مختلف سازه نیز افزایش می یابد. از آنجایی که فولاد رسانایی حرارتی بسیار بالایی دارد، سطح سازه در مدت زمان کوتاهی به راحتی در معرض جریان گرمای منتقل شده قرار میگیرند.

آلیاژ ورق آهن نسوز چیست؟

ورق استیل نسوز، یکی از مهم‌ ترین دستاوردهای مهندسی مواد است. این ماده خاص، همچون سپری مقاوم، در برابر دماهای شدید و شرایط محیطی چالش ‌برانگیز ایستادگی می ‌کند. در واقع ورق استیل نسوز نوعی فولاد زنگ‌ نزن پیشرفته است که به دلیل مقادیر خاصی از عناصر آلیاژی مانند کروم و نیکل، مقاومت استثنایی در برابر حرارت و اکسیداسیون دارد. این ورق‌ها قادرند دماهای بسیار بالا، تا حدود 1200 درجه سانتی ‌گراد، را تحمل کنند بدون آنکه استحکام یا شکل ظاهری خود را از دست بدهند.

همچنین، یک رویکرد جذاب برای تولید ورق های استیل نسوز، استفاده از افزودنی‌های نیوبیم و مولیبدن است تا با تثبیت ریزساختار در دمای بالا از طریق اثرات محلول سازی و رسوبات مهم کاربیدی ریز حاوی Nb و Mo، استحکام در دمای بالا را افزایش دهند. عناصر دیگری مانند  W، V، Cr، Ti و غیره نیز برای فولادهای مقاوم به حرارت مناسب هستند.

ویژگی ورق استیل نسوز چیست؟

ورق استیل نسوز ترکیبی از مقاومت حرارتی، دوام مکانیکی و پایداری شیمیایی را در خود جای داده است. در مقایسه با فولادهای کربنی، ورق های استیل نسوز یا مقاوم در برابر آتش استحکام تسلیم بالاتری در دماهای بالا دارند. این ورق می ‌تواند در دماهای بسیار بالا (حتی بیش از 1200 تا 1400 درجه سانتی‌گراد) بدون تغییر شکل یا از دست دادن استحکام، عملکرد خود را حفظ کند. مقاومت بالا در برابر اکسیداسیون و زنگ‌ زدگی یکی دیگر از ویژگی‌ های شاخص آن است که به لطف حضور عناصری مانند کروم و نیکل در ساختار آلیاژ به دست آمده است.

از آنجایی که این نوع ورق استیل نمی سوزد، نمی تواند به گسترش شعله ها کمک کند، این واقعیت به ویژه در مورد سازه های در معرض آتش در صنعت پتروشیمی بسیار مهم است. ورق استیل نسوز علاوه بر مقاومت در برابر انتشار شعله و حرارت، در برابر اکسیداسیون در دماهای بالا نیز به شدت مقاومت می کند. این متریال با داشتن لایه ‌ای طبیعی از اکسید محافظ، در برابر زنگ ‌زدگی و خوردگی شیمیایی بسیار مقاوم بوده و علاوه بر آن، شوک ‌های حرارتی را به خوبی تحمل می‌کند. در محیط‌ های صنعتی که تغییرات سریع دما و تماس با مواد شیمیایی خورنده چالش ‌های بزرگی ایجاد می‌کنند، این ورق بدون هیچ‌ گونه ترک یا تغییر، عملکرد بی ‌نقص خود را حفظ می‌کند.

انواع ورق استیل نسوز

ورق‌ های استیل نسوز، بسته به ترکیب آلیاژی و ساختار متالورژیکی خود، به دسته‌ های مختلفی تقسیم می‌ شوند که هرکدام برای شرایط خاصی طراحی شده‌اند. به عبارتی انواع مختلف این فولادها، تحمل دمایی متفاوتی از خود نشان میدهند و با هم یکسان نیستند.  بنابراین انتخاب نوع مناسب از این ورق‌ ها، تأثیر مستقیمی بر عملکرد تجهیزات صنعتی و طول عمر آن‌ ها دارد. در ادامه، با چهار نوع اصلی ورق استیل نسوز آشنا می‌شویم:

• فولاد آستنیتی: فولادهای آستنیتی به دلیل وجود مقادیر بالای نیکل (معمولاً بین 8 تا 25 درصد) و کروم (18 تا 30 درصد)، یکی از مقاوم ‌ترین انواع در برابر حرارت و خوردگی هستند. فولادهای آستنیتی با گریدهای 309 و 310 استنلس استیل در کاربردهایی که در دماهای بالا کار می‌کنند استفاده می‌شود. این گروه ساختاری در ورق استیل چنانچه انتخاب شوند، دارای انبساط حرارتی بالاتر در مقایسه با گریدهای فریتی هستند.
• فولاد مارتنزیتی: فولاد مارتنزیتی با ساختار کریستالی خاص خود به‌ واسطه‌ ی حضور کروم به‌ عنوان عنصر اصلی، ویژگی‌ های خاص خود را به نمایش می ‌گذارند. فولادهای مارتنزیتی به ‌طور معمول 12 تا 18 درصد کروم دارن و همین مقدار باعث ایجاد خاصیت مغناطیسی در این فولادها می‌شود. در حقیقت، این مقدار کروم در فولاد مارتنزیتی برای افزایش مقاومت به خوردگی و سایش عمل می‌کند، اما نسبت به فولادهای آستنیتی که کروم بیشتری دارند، مقاومت به خوردگی کمتری ارائه می ‌دهند. در دماهای بالا، فولاد مارتنزیتی دچار تغییرات ساختاری شده و به‌ ویژه با تشکیل فاز آستنیتی، نرم‌ شده و از استحکام آن کاسته می ‌شود، بنابراین در چنین شرایطی دیگر گزینه مناسبی نخواهد بود.همچنین مقدار کربن در فولاد مارتنزیتی معمولاً بیشتر از فولادهای آستنیتی است. این میزان بالای کربن باعث افزایش سختی و استحکام فولاد مارتنزیتی می ‌شود.
• فولاد فریتی: فولادهای فریتی به دلیل داشتن درصد بالای کروم (معمولاً بین 15 تا 27 درصد) و مقدار بسیار کم یا بدون نیکل، یکی از گزینه‌ های محبوب برای مقاومت در برابر خوردگی و اکسیداسیون هستند. توازن بالای کروم در این نوع فولاد، به تشکیل یک لایه اکسیدی پایدار و محافظ روی سطح آن کمک می‌کند، که مقاومت فوق‌العاده ‌ای در برابر زنگ‌ زدگی و حملات شیمیایی ایجاد می‌کند.
• در مقابل، میزان کم کربن (معمولاً کمتر از 0.1 درصد) در ساختار فولاد فریتی، باعث بهبود شکل‌ پذیری و کاهش خطر ترک‌های حرارتی می‌شود. با این حال، این توازن باعث کاهش چقرمگی در مقایسه با فولادهای آستنیتی می‌شود، که محدودیت‌هایی در استفاده از این فولاد در محیط‌های با تنش بالا ایجاد می‌کند. به طور کلی، فولادهای فریتی نسبت به آستنیتی عملکرد بهتر در کاربردهای با دمای بالا تا 1650 درجه فارنهایت (900 درجه سانتیگراد) دارند.
• فولاد سخت رسوبی: فولادهای سخت رسوبی ترکیبی از استحکام فوق ‌العاده و مقاومت حرارتی را ارائه می‌دهند. این فولادها با افزودن عناصر خاص مانند مس، نیوبیوم یا تیتانیوم، استحکام بسیار بالایی پیدا می‌کنند و در برابر تغییر شکل در دماهای بالا مقاوم‌اند. از فولادهای سخت رسوبی معمولاً در کاربردهای خاص مانند صنایع هوافضا و قطعات حساس استفاده می‌شود که دقت و استحکام اهمیت زیادی دارند.

با توجه به تنوع این انواع، انتخاب نوع مناسب ورق استیل نسوز برای هر کاربرد، اهمیت حیاتی دارد و باید بر اساس شرایط کاری و نیازهای پروژه صورت گیرد.

گریدهای متداول ورق استیل نسوز چیست؟

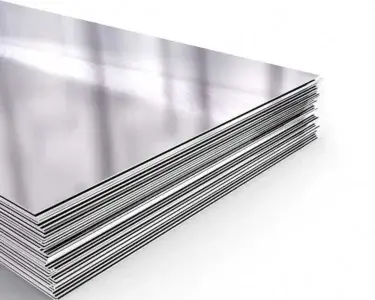

گریدهای پرکاربرد ورق استیل نسوز شامل 309، 310، 316 و 321 هستند که هر کدام ویژگی‌های خاصی برای شرایط متفاوت ارائه می‌دهند. گرید 309 و 310 به دلیل درصد بالای کروم و نیکل، مقاومت استثنایی در برابر حرارت‌ های بسیار بالا (تا 1150 درجه سانتی‌گراد) دارند و بیشتر در کوره‌ها و صنایع سنگین استفاده می‌شوند.

گرید 316 به واسطه افزودن مولیبدن، مقاومت بیشتری در برابر خوردگی به‌ ویژه در محیط‌ های حاوی کلرید ارائه می‌دهد و گزینه ‌ای محبوب برای صنایع شیمیایی و دریایی است. گرید 321 نیز با افزودن تیتانیوم به ترکیب، از رسوب کربن در دماهای بالا جلوگیری می‌کند و در محیط‌ هایی با تغییرات دمایی مکرر به کار می‌رود.

دلیل استقامت استیل نسوز در درجه حرارت بالا

یکی از مهمترین دلایل استقامت استیل نسوز در برابر دماهای بالا به دلیل ترکیب هوشمندانه عناصری همچون کروم و نیکل است. کروم با ایجاد یک لایه اکسیدی بسیار پایدار روی سطح استیل، مانع از اکسیداسیون و تخریب ساختار در دماهای شدید می‌شود. نیکل نیز، به عنوان عاملی کلیدی، پایداری ساختاری آلیاژ را در دماهای بالا تضمین می‌کند و از تغییر شکل یا افت خواص مکانیکی جلوگیری می‌کند.

علاوه بر این، عناصر دیگری مانند مولیبدن و سیلیکون که در برخی گریدهای استیل نسوز استفاده می‌شوند، مقاومت در برابر شوک‌ های حرارتی و واکنش‌های شیمیایی را افزایش می‌دهند. همین ترکیبات باعث می‌شود که این آلیاژ بتواند در دماهای بالاتر از 1000 درجه سانتی‌گراد، بدون افت کیفیت و دوام، عملکردی بی ‌نقص داشته باشد.

علاوه بر این، افزودنی‌های نیوبیم و مولیبدن باعث تثبیت ساختار در دمای بالا می‌شوند. این عناصر از تغییر ساختار در دمای بالا جلوگیری می‌کنند.

مکانیزم یا دلیل دیگری که موجب بهبود مقاومت در برابر دماهای بالا است، عناصر افزودنی است که در ساختار کریستالی فولاد حل شده و آن را پایدار می‌کنند.

ترکیبات شیمیایی ورق استیل نسوز

ترکیبات شیمیایی ورق استیل نسوز به گونه ‌ای طراحی شده‌اند که مقاومت در برابر حرارت، خوردگی و اکسیداسیون را به حداکثر برسانند. این ورق‌ها معمولاً دارای کروم (بین 18 تا 26 درصد) هستند که وظیفه ایجاد یک لایه اکسیدی مقاوم و محافظ در برابر زنگ ‌زدگی و تخریب سطحی را بر عهده دارد. نیکل، که درصد آن بین 12 تا 22 درصد متغیر است، به پایداری ساختار آلیاژ در دماهای بسیار بالا کمک کرده و مانع از تغییر شکل آن می‌شود.

وجود مولیبدن در برخی گریدها، مقاومت به خوردگی در محیط‌ های اسیدی یا حاوی کلرید را به طور چشمگیری افزایش می‌دهد. در کنار این عناصر، مقادیر کمی از کربن، منگنز و سیلیکون نیز به ترکیب اضافه می‌شوند. کربن، استحکام مکانیکی را تقویت کرده و در عین حال مقاومت به سایش را افزایش می‌دهد. سیلیکون و گاهی آلومینیوم نیز به بهبود مقاومت در برابر شوک‌های حرارتی و حفظ استحکام در شرایط متغیر دمایی کمک می‌کنند.

برخی از گریدهای خاص نیز با افزودن عناصر دیگری مانند تیتانیوم یا نیوبیوم، مقاومت به خزش و خوردگی بین ‌دانه‌ ای را افزایش می‌دهند که این ویژگی‌ها برای صنایع حساس مانند پتروشیمی، هوافضا و تولید انرژی حیاتی هستند. ترکیب دقیق این عناصر نه تنها دوام و کارایی بی ‌نظیری به این ورق‌ها می‌بخشد، بلکه آن‌ها را به متریالی بی ‌رقیب برای شرایط محیطی چالش ‌برانگیز تبدیل کرده است.

خصوصیات فیزیکی ورق استیل نسوز

ویژگی‌های فیزیکی ورق استیل نسوز به گونه‌ ای طراحی شده‌اند که آن را برای شرایط حرارتی شدید و محیط‌های سخت مناسب سازند. این خصوصیات نقشی کلیدی در عملکرد آن در صنایع حساس ایفا می‌کنند.

تراکم بالا:  این ورق‌ها به دلیل ساختار آلیاژی خاص، از تراکم بالایی برخوردار هستند که به استحکام و پایداری آن‌ها کمک می‌کند.

رسانایی حرارتی پایین:  رسانایی حرارتی کم باعث می‌شود این ورق‌ها بتوانند دما را در سطح خود کنترل کرده و از اتلاف انرژی جلوگیری کنند.

مقاومت بالا در برابر شوک‌ های حرارتی: توانایی تحمل تغییرات سریع دما بدون ترک‌ خوردگی یا تخریب ساختار از ویژگی‌های برجسته این ورق‌ها است.

خصوصیات مکانیکی ورق استیل نسوز

خصوصیات مکانیکی این ورق‌ها باعث می‌شود در برابر تنش‌ها و فشارهای مکانیکی به ‌ویژه در دماهای بالا، مقاومتی مثال ‌زدنی داشته باشند.

استحکام کششی بالا:  توانایی تحمل نیروهای کششی زیاد، این ورق‌ها را برای کاربردهایی که فشار زیاد بر سطح آن‌ها وارد می‌شود، مناسب کرده است.

مقاومت به خزش:  این ویژگی تضمین می‌کند که ورق‌ها در مواجهه با بارهای ثابت و دماهای بالا، دچار تغییر شکل دائمی نشوند.

دوام در برابر تنش‌های مکانیکی در دمای بالا:  این ورق‌ها می‌توانند در محیط‌هایی که تنش‌های مکانیکی شدید و دماهای بسیار بالا وجود دارد، عملکردی پایدار و طولانی‌ مدت داشته باشند.

محدودیت‌های آلیاژ استیل نسوز

علیرغم مزایای بی‌شمار، ورق‌های استیل نسوز محدودیت‌هایی نیز دارند. قیمت بالای این آلیاژها، به دلیل استفاده از عناصری مانند نیکل و مولیبدن، یکی از اصلی‌ترین چالش‌ها در کاربردهای گسترده آن است. علاوه بر این، در محیط‌هایی که دما به‌شدت متغیر است، برخی گریدهای خاص ممکن است تحت تأثیر شوک‌های حرارتی مکرر دچار تغییرات ساختاری یا کاهش استحکام شوند. همچنین در مواجهه با محیط‌ های حاوی کلریدهای بسیار قوی، امکان خوردگی حفره‌ ای یا بین‌دانه ‌ای در گریدهای کم ‌تر آلیاژشده وجود دارد که نیاز به انتخاب دقیق آلیاژ مناسب را دوچندان می‌کند.

کاربرد ورق استیل نسوز چیست؟

ورق استیل نسوز با ویژگی‌های منحصربه ‌فرد خود، از جمله مقاومت در برابر دماهای بالا، خوردگی و فشارهای مکانیکی، یکی از اجزای ضروری در صنایع سنگین و حساس است. همین ویژگی‌ها آن را به ماده ‌ای ایده ‌آل برای محیط ‌هایی با شرایط بسیار سخت تبدیل کرده است. در ادامه، به کاربردهای اصلی این متریال در صنایع مختلف می‌پردازیم:

• صنایع پتروشیمی: استفاده در خطوط انتقال و تجهیزات فرآوری.
• هوافضا: در ساخت قطعات حساس و مستحکم مانند محفظه‌های موتورهای جت و سیستم‌های حرارتی.
• ساخت کوره‌ها و دیگ‌های بخار
• سیستم‌های اگزوز خودروهای سنگین
• نیروگاه ‌ها و صنایع انرژی: به‌کارگیری در مبدل‌های حرارتی، بویلرها و توربین‌ها که نیازمند مقاومت مکانیکی و حرارتی فوق ‌العاده هستند.
• این کاربردها نشان ‌دهنده اهمیت ورق استیل نسوز در تضمین عملکرد ایمن و طولانی‌ مدت تجهیزات صنعتی است.

مزایای ورق استیل نسوز چیست؟

ورق استیل نسوز با خواص برجسته خود، به یکی از مهم‌ ترین مواد در صنایع دما بالا تبدیل شده است. ویژگی‌های منحصربه ‌فرد این ورق نه ‌تنها کارایی آن را تضمین می‌کنند، بلکه بر قیمت نهایی آن نیز تأثیر می‌گذارند. در ادامه، مهم ‌ترین مزایای این نوع استیل را مرور می‌کنیم:

• مقاومت به خوردگی
• مقاومت به خستگی و خزش
• محافظت در برابر پوسته‌ شدن
• ریزساختار پایدار
• تحمل تنش‌های حرارتی
• مقاومت به تردی هیدروژنی
• خواص مکانیکی عالی

 نحوه محاسبه قیمت ورق‌های استیل نسوز

ورق استیل نسوز به دلیل مقاومت بالا در برابر زنگ ‌زدگی و اکسیداسیون، یکی از انتخاب‌های اصلی در محیط‌ های مرطوب، شیمیایی و دارای تماس مداوم با هوا و رطوبت است.  محاسبه قیمت این ورق‌ها بر اساس وزن و ویژگی ‌های خاص آن انجام می‌شود.

فرمول محاسبه وزن ورق استیل نسوز:

وزن = چگالی استاندارد × ضخامت × طول × عرض

این فرمول صرفاً وزن ورق را محاسبه می‌کند، اما برای تعیین قیمت نهایی، باید عوامل دیگری را نیز در نظر گرفت:

• گرید استیل:  نوع و کیفیت آلیاژ به ‌کاررفته.
• چقرمگی و خواص مکانیکی:  تأثیر ویژگی ‌های فنی بر قیمت.
• فرایندهای برش و فرمینگ:  هزینه ‌های مربوط به آماده‌ سازی ورق.
• نوسانات بازار و نرخ ارز:  تأثیر مستقیم تغییرات بازار جهانی و داخلی.
• هزینه حمل‌ ونقل و گمرک : به‌ ویژه در صورت واردات.
