رده مخزن فولادی یا استیل؛ راهنمای جامع طراحی، ساخت و استانداردها

رده مخزن فولادی یا استیل از جمله شاخص های مهم در صنعت می باشد. در صنایع فرآیندی، شیمیایی، غذایی، نفت و گاز، دارویی و بسیاری دیگر از شاخه‌های صنعتی، مخازن نقش حیاتی در ذخیره، نگهداری و فرآوری مواد دارند. از آب و بخار گرفته تا مواد شیمیایی خورنده و گازهای تحت فشار، همه نیازمند مخازنی هستند که ایمن، مقاوم، قابل اعتماد و منطبق با استانداردهای بین‌المللی باشد. محصولات استیل می تواند انتخاب مطمئنی برای این کاربرد باشد.

در این میان، آنچه تعیین ‌کننده کیفیت، دوام و عملکرد این تجهیزات است، نه‌ تنها جنس و روش ساخت آنها، بلکه رده مخزن فولادی یا استیل است؛ مفهومی که ارتباط مستقیم با فشار کاری، دما، نوع سیال، شرایط عملیاتی و الزامات ایمنی دارد و شناخت دقیق آن برای هر مهندس و طراح ضروری است.

وقتی از رده مخزن فولادی یا استیل صحبت می‌کنیم، در واقع درباره مشخصاتی شامل ضخامت ورق استیل، نوع آلیاژ، فشار طراحی، روش ساخت، جوشکاری و آزمون‌های کنترل کیفی صحبت می‌شود. به ‌بیان دیگر، رده مخزن فولادی یا استیل بیانگر سطح طراحی و سطح تحمل یک مخزن در برابر شرایط عملیاتی است. این مفهوم در استانداردهای مختلف از جمله ASME Section VIII، EN 13445 و API به‌ طور دقیق تعریف شده و مبنای طراحی و تولید قرار می‌گیرد. در ادامه، با جزئیات بیشتری به مفهوم رده مخزن فولادی یا استیل، الزامات طراحی و استانداردهای ساخت مخزن و انتخاب مواد مناسب خواهیم پرداخت. با ما همراه باشید.

مفهوم رده مخزن فولادی یا استیل در طراحی صنعتی

در طراحی صنعتی، مخازن نه‌ تنها باید ظرفیت ذخیره‌سازی لازم را داشته باشند، بلکه باید بتوانند فشار داخلی، فشار خارجی، شوک‌ های حرارتی و مکانیکی، خوردگی و شرایط عملیاتی سخت را نیز تحمل کنند. رده مخزن فولادی یا استیل شاخصی است که به ‌طور خلاصه مشخص می‌کند یک مخزن برای چه محدوده‌ای از فشار و دما طراحی شده و چه خواص مکانیکی و متالورژیکی دارد.

برای مثال، یک مخزن با رده طراحی 10 بار ممکن است برای نگهداری آب گرم یا سیالات با فشار پایین مناسب باشد، در حالی که مخزن دیگری با رده طراحی 100 بار باید برای ذخیره گازهای فشرده یا مواد واکنش‌ پذیر تحت فشار بالا استفاده شود. تفاوت این دو نه ‌تنها در ضخامت ورق و استحکام کلی، بلکه در نوع فولاد یا استیل، روش جوشکاری، نوع تست‌های کنترل کیفیت و حتی نوع اتصال و فلنج‌ استیل است.

رده‌ مخزن فولادی یا استیل معمولاً براساس استانداردهای جهانی انجام می‌شود که هر کدام معیارهای خاص خود را دارند. در این میان، استفاده از استاندارد ساخت مخازن تحت فشار ASME Section VIII یکی از پراستفاده ‌ترین مراجع برای طراحی و ساخت مخازن تحت فشار است که در آن پارامترهایی مانند فشار طراحی، فشار تست، دمای کاری، ضریب خوردگی، نوع جوش و کیفیت آزمون‌های غیر مخرب به‌ دقت مشخص شده‌اند.

همانطور که پیش تر اشاره شد، استانداردهای ساخت مخزن‌ یکی از مهم‌ ترین موضوعات در صنایع نفت، گاز، پتروشیمی، آب، صنایع غذایی و حتی کشاورزی است، زیرا این مخازن معمولاً حاوی مواد قابل ‌اشتعال، سمی یا تحت فشار هستند و کوچک ‌ترین خطا در طراحی یا ساخت می‌تواند منجر به حوادث بسیار خطرناک شود. در ادامه، به‌ طور کامل درباره استانداردها و اهمیت آن‌ها در ایمنی توضیح می‌دهیم.

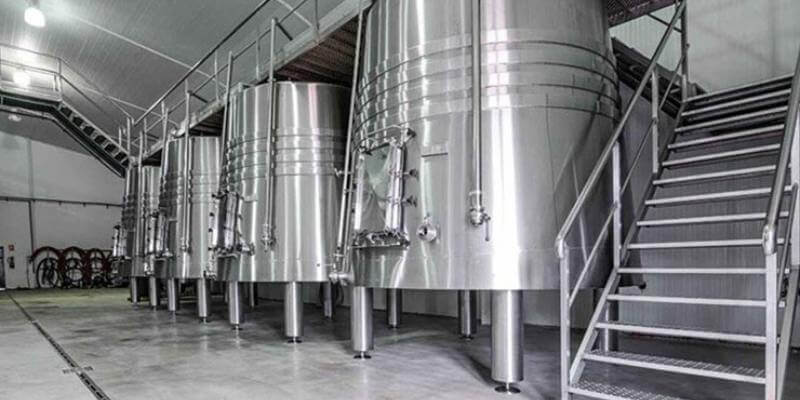

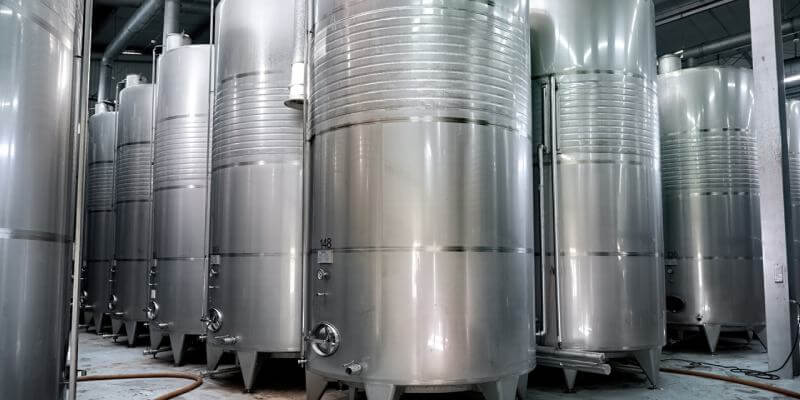

استانداردهای ساخت مخزن و اهمیت آن در ایمنی

یکی از مهم ‌ترین موضوعات در ارتباط با رده مخزن فولادی یا استیل، رعایت دقیق استانداردهای ساخت مخزن است. مخازن صنعتی تجهیزات حساسی هستند که در صورت طراحی و ساخت نادرست می‌توانند خسارت‌های جبران ‌ناپذیری به همراه داشته باشند. انفجار، نشتی، آلودگی محیطی و حتی آسیب‌های جانی از جمله پیامدهای احتمالی عدم رعایت استاندارد ساخت مخازن تحت فشار است. استانداردهای معتبر جهانی برای طراحی و ساخت مخازن شامل موارد زیر هستند:

• ASME Section VIII Division 1 & 2: این استاندارد آمریکایی یکی از معتبرترین مراجع در زمینه طراحی و ساخت مخازن تحت فشار است و تمامی جزئیات مربوط به انتخاب مواد، ضخامت دیواره، فشار طراحی، تست‌های هیدرواستاتیک، روش‌های جوشکاری و بازرسی را مشخص می‌کند.
• EN 13445: استاندارد اروپایی که الزامات طراحی، مواد، آزمون‌ها و تأییدیه‌های مربوط به مخازن بدون شعله را تعیین می‌کند
• API 650 و API 620: این استانداردها بیشتر در حوزه مخازن ذخیره‌سازی در صنایع نفت و گاز استفاده می‌شوند و دستورالعمل‌های دقیقی برای مخازن با فشار کم و متوسط دارند.
• AD Merkblätter: آلمان مجموعه ‌ای از مقررات طراحی و ساخت مخازن تحت فشار که در صنایع اروپایی کاربرد گسترده‌ای دارد.

رعایت دقیق استاندارد ساخت مخازن تحت فشار نه ‌تنها تضمین ‌کننده عملکرد ایمن و طول عمر بالا است، بلکه در بسیاری از کشورها الزامی قانونی محسوب می‌شود. شرکت‌های بازرسی و نهادهای صدور گواهی نیز بر اساس همین استانداردهای ساخت مخزن تجهیزات را ارزیابی و تأیید می‌کنند.

انتخاب جنس (Material) و گرید (Grade) مناسب برای ساخت مخازن یکی از مهم‌ترین مراحل طراحی مهندسی است، زیرا این انتخاب مستقیماً بر ایمنی، طول عمر، مقاومت در برابر خوردگی، فشار، دما، و هزینه ساخت تأثیر می‌گذارد. انتخاب نادرست می‌تواند باعث نشتی، ترک، انفجار، یا خرابی زودرس شود. در ادامه، به‌ طور کامل به نحوه انتخاب جنس و متریال در ساخت مخازن پرداخته می شود.

انتخاب جنس و گرید مناسب برای ساخت مخازن

یکی از عوامل کلیدی در تعیین رده مخزن فولادی یا استیل، انتخاب صحیح جنس بدنه و اجزای مخزن است. انتخاب ماده‌ی اولیه باید بر اساس فشار طراحی، نوع سیال، شرایط عملیاتی، دما، خطر خوردگی و هزینه انجام شود.

انتخاب صحیح ماده اولیه، رعایت دقیق استانداردهای ساخت مخزن، توجه به استاندارد ساخت مخازن تحت فشار، استفاده از گرید مناسب ورق استنلس استیل برای ساخت مخازن تحت فشار، طراحی مکانیکی دقیق و اجرای کامل آزمون‌های کنترل کیفیت، همگی از ارکان حیاتی در تولید مخازن ایمن و کارآمد هستند.

در نهایت، مخزنی که با رعایت تمامی این اصول طراحی و ساخته شود، نه ‌تنها ایمنی فرآیند را تضمین می‌کند بلکه در بلندمدت از نظر اقتصادی نیز مقرون‌ به‌ صرفه خواهد بود. توجه به جزئیات در انتخاب رده مخزن فولادی یا استیل، انتخاب مواد، و رعایت استانداردهای ساخت مخزن، ضامن عملکرد پایدار و قابل اعتماد تجهیزات صنعتی در محیط‌های عملیاتی پیچیده است.

در مخازن فولادی، معمولاً از فولادهای کربنی یا آلیاژی استفاده می‌شود. فولادهای کربنی در بسیاری از کاربردها به‌ دلیل مقاومت مکانیکی بالا، قیمت مناسب و سهولت جوشکاری انتخاب می‌شوند. با این حال، در محیط‌های خورنده یا در تماس با سیالات شیمیایی، این فولادها نیازمند پوشش‌های ضد خوردگی یا آستر داخلی هستند.

در مقابل، مخازن ساخته‌ شده از استنلس استیل به دلیل مقاومت ذاتی در برابر خوردگی، عدم نیاز به پوشش‌های اضافی، تمیز کاری آسان و دوام بالا، انتخاب ایده ‌آلی برای صنایع شیمیایی، دارویی، غذایی و دریایی هستند. انتخاب گرید مناسب ورق استنلس استیل برای ساخت مخازن تحت فشار یکی از مهم ‌ترین مراحل طراحی است.

رایج ‌ترین گریدها شامل موارد زیر هستند:

• AISI 304 / 304L: گرید عمومی با مقاومت مناسب در برابر خوردگی که در صنایع غذایی، دارویی و آب استفاده می‌شود.
• AISI 316 / 316L: حاوی مولیبدن و با مقاومت بالاتر در برابر خوردگی کلریدی، مناسب برای محیط‌های شیمیایی و دریایی.
• AISI 321: پایدار شده با تیتانیوم، مقاوم در برابر رسوب کاربید در دماهای بالا.
• Duplex 2205: ترکیب مقاومت مکانیکی بالا و مقاومت بسیار خوب در برابر خوردگی برای شرایط عملیاتی شدید.

انتخاب نادرست گرید می ‌تواند باعث کاهش عمر مفید مخزن، افزایش هزینه ‌های تعمیر و نگهداری یا حتی خرابی‌های ناگهانی شود. بنابراین، بررسی دقیق شرایط فرآیند و مشاوره با متخصصان متالورژی در این مرحله حیاتی است.

طراحی مکانیکی و تعیین فشار کاری در رده مخزن‌ فولادی یا ‌استیل یکی از حساسر‌ترین مراحل طراحی مهندسی مخازن است، زیرا این عوامل مستقیماً بر ایمنی، دوام، عملکرد، هزینه و مطابقت با استانداردها تأثیر می‌گذارند. در ادامه طراحی مکانیکی و فشار کاری مخزن های فولادی یا استیل را به صورت کامل شرح می دهیم.

طراحی مکانیکی و فشار کاری در رده مخزن فولادی یا استیل

یکی از عناصر تعیین ‌کننده در رده‌ مخزن فولادی یا استیل، فشار طراحی و شرایط بار گذاری مکانیکی است. طراحی مکانیکی شامل محاسبه ضخامت دیواره، استحکام در برابر تنش‌های داخلی و خارجی، مقاومت در برابر خزش در دماهای بالا، و پایداری سازه تحت شرایط خلأ یا فشار منفی است.

در استانداردهای ساخت مخزن مانند ASME VIII ، ضخامت مورد نیاز دیواره مخزن با استفاده از فرمول‌هایی بر اساس فشار طراحی، قطر مخزن، ضریب خوردگی، ضریب جوش و مقاومت تسلیم ماده محاسبه می‌شود. انتخاب صحیح این پارامترها نه ‌تنها عملکرد ایمن را تضمین می‌کند، بلکه بر هزینه تولید نیز تأثیر دارد. در نظر داشته باشید که ضخامت بیش از حد باعث افزایش وزن و هزینه می‌شود، از طرف دیگر ضخامت کمتر از حد ایمن می‌تواند به شکست سازه‌ای منجر شود. بنابراین بایستی به میزان بهینه ای در مورد ضخامت مخازن دست یافت.

علاوه بر فشار داخلی، عوامل دیگری مانند فشار خارجی (در مخازن خلأ)، بارهای ناشی از باد و زلزله، فشارهای ناشی از نصب تجهیزات جانبی و حرارت‌های سیکلی نیز باید در طراحی لحاظ شوند. همه این موارد در تعیین نهایی رده مخزن فولادی یا استیل نقش دارند.

آزمون‌ها و کنترل کیفیت در ساخت مخازن

یکی از بخش‌های حیاتی در فرآیند ساخت مخزن، مرحله کنترل کیفیت و آزمون‌های غیرمخرب است. پس از جوشکاری، تمامی اتصالات باید تحت آزمایش‌هایی مانند رادیوگرافی (RT)، التراسونیک (UT)، مایع نافذ (PT) و ذرات مغناطیسی (MT) قرار گیرند تا از نبود ترک، تخلخل یا ناپیوستگی اطمینان حاصل شود.

آزمون هیدرواستاتیک یکی از مهم ‌ترین تست‌هاست که در آن مخزن با آب یا سیال بی‌خطر تا فشار بالاتر از فشار طراحی پر می‌شود تا عملکرد آن در شرایط واقعی بررسی شود. آزمون‌های فشار پنوماتیک نیز در برخی کاربردها انجام می‌شوند. همچنین تست‌های خوردگی، آنالیز ترکیب شیمیایی و تست‌های مکانیکی (مانند کشش و ضربه) برای اطمینان از کیفیت ماده اولیه الزامی هستند.

رعایت کامل این فرآیندها تضمین می‌کند که رده مخزن فولادی یا استیل در زمره مخازن مطابق با استاندارد ساخت مخازن تحت فشار باشد و بتواند در شرایط سخت صنعتی عملکرد ایمن و پایدار داشته باشد.

ملاحظات عملیاتی و نگهداری

پس از ساخت و نصب، مرحله بهره‌ برداری و نگهداری اهمیت ویژه‌ای دارد. حتی بهترین طراحی‌ها نیز در صورت نگهداری نا مناسب دچار مشکل خواهند شد. بازبینی دوره‌ای اتصالات، بررسی نشتی، کنترل خوردگی، بازرسی ضخامت دیواره و انجام تست‌های دوره‌ای فشار از جمله وظایف حیاتی در نگهداری مخازن هستند.

همچنین در صورت تغییر شرایط عملیاتی مانند افزایش فشار کاری یا تغییر نوع سیال، ممکن است نیاز به بازطراحی یا ارتقای مخزن وجود داشته باشد. این تغییرات باید همواره با مشاوره کارشناسان طراحی و در چارچوب استانداردهای ساخت مخزن انجام شود تا ایمنی و کارایی مخزن حفظ شود.

جمع‌ بندی

در این مقاله تلاش شد تا مفهوم رده مخزن فولادی یا استیل به‌ طور کامل و از جنبه‌های مختلف بررسی شود. رده‌ بندی مخازن در واقع بیانگر سطح طراحی و عملکرد آنها در برابر فشار، دما و شرایط عملیاتی است و نقش مهمی در ایمنی، کارایی و طول عمر تجهیزات ایفا می‌کند.
